Перед подключением камер установите плагин для работы с регистратором TRASSIR TR-N в браузерах Google Chrome, EDGE, Opera и другие: vLocalServerSetup.zip
1. Выполните предварительную настройку для камер Hikvision/Hiwatch на веб-интерфейсе:

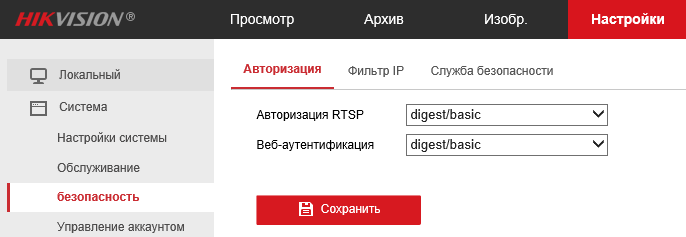

Перейдите в меню Настройка -> Безопасность -> Авторизация.
Установите параметр "Авторизация по RTSP" и "веб-аутентификация" - digest/basic.
Нажмите "Сохранить".

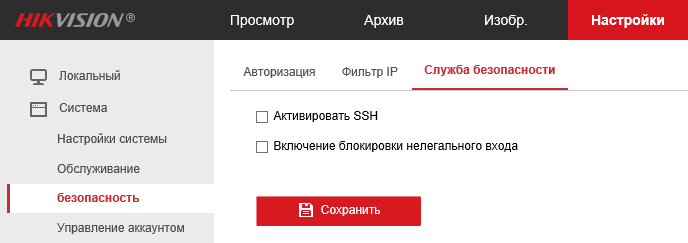

Перейдите в меню Настройка -> Безопасность -> Служба безопасности.
Снимите галку с параметра "Включение блокировки нелегального входа".
Нажмите "Сохранить".
2. На камерах Hikvision/Hiwatch включите ONVIF на веб-интерфейсе камеры: Настройка -> Сеть -> Доп. настройка - Включить галку ONVIF и создать нового пользователя с правами Администратора (можно использовать логин/пароль от пользователя admin).

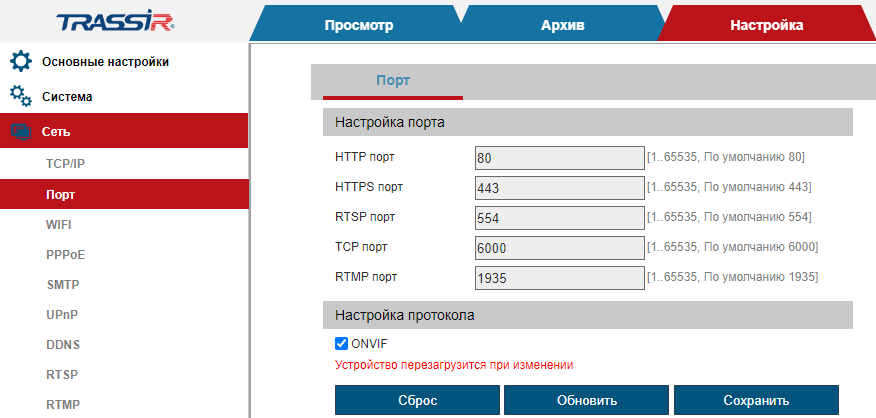

На камерах TRASSIR с версией прошивки V4 включите ONVIF на веб-интерфейсе камеры: Настройка -> Сеть -> Порт - Включить галку ONVIF.

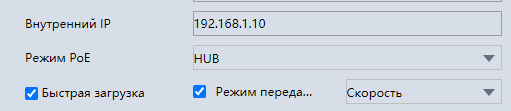

3. Только для регистраторов TRASSIR TR-N1108P/TR-N1216P. При подключении камер напрямую в РоЕ порты, требуется указать новый сегмент IP-адреса в разделе Сеть -> Внутренний IP. Например: 10.0.0.1. Метод подключения VLAN / HUB.
После подключения камер к РоЕ портам регистратора получить доступ на веб-интерфейс камер не получится, так как отсутствует маршрутизация между портами VLAN и РоЕ.
Чтобы получить доступ к веб-интерфейсу камеры и регистратора - нужно подключить регистратор и камеру в коммутатор.
Если камера подключена к коммутатору, то её можно подключить без настройки внутреннего IP. Метод подключения указывать необязательно.
При настройках сетевых параметров шлюза на веб-интерфейсе камеры необходимо указать внутренний IP, который берется на веб-интерфейсе регистратора. В случае, если указать неверный шлюз, то архив по детектору движения записываться не будет.
Режимы РоЕ:
Режим VLAN - обычный режим работы POE. Поддержка протокола 802.3af, автоматическое разделение IP (изолируется каждое подключение по IP адресу), автоматическое подключение и реализация взаимной изоляции между портами POE 1-8.
Режим Switch - обычная функция коммутатора. Не будет автоматически разделять IP. Порты POE 1-8 могут взаимодействовать друг с другом, но существуют ограничения на IP-доступ к порту.
Назначенный IP может быть подключен и может взаимодействовать друг с другом.
Режим HUB - общая функция режима HUB. Неограниченный IP-доступ, но не поддерживает UPNP.
Стандарт PoE - 802.3at с поддержкой 802.3af.
Если регистратор добавляется в облако TRASSIR, то обязательно должна быть подключена хотя бы одна камера и выставлен кодек видео Н.264, кодек аудио G.711ulaw/alaw (настройка выполняется на камере).
Для правильной работы регистраторов TR-N1108 и TR-N1108P в облаке TRASSIR рекомендуется на веб-интерфейсе выставить суммарный битрейт камер до 20 МБ/с, так как это максимальная исходящая ширина канала регистраторов.
4. Подключение камер с использованием протокола RTSP.
RTSP ссылка вводится согласно скриншоту ниже:
Данный пример для ссылки вида rtsp://admin:12345@172.16.12.68:554/live/main
где,
rtsp:// - протокол;
admin - пользователь;
12345 - пароль;
172.16.12.68 - IP адрес;
554 - порт;
/live/main - поток.
Поля "Основной поток" и "Дополнительный поток" предназначены для ввода только части RTSP ссылки, указывающий на запрашиваемый поток. Ошибочно использовать данные поля для ввода полной RTSP ссылки.
