Аппаратная подготовка
В комплекте с дисковой полкой поставляются:
- Плата расширения;
- Внутренний кабель miniSAS HD;
- Внешние кабеля miniSAS HD (2 шт.).
Установите плату расширения в сервер и зафиксируйте в корпусе при помощи болта.
Внутри сервера UltraStation установлен RAID контроллер. К нему подключены внутренние miniSAS кабеля от дисковой корзины.
Необходимо выполнить подключение следующим образом:

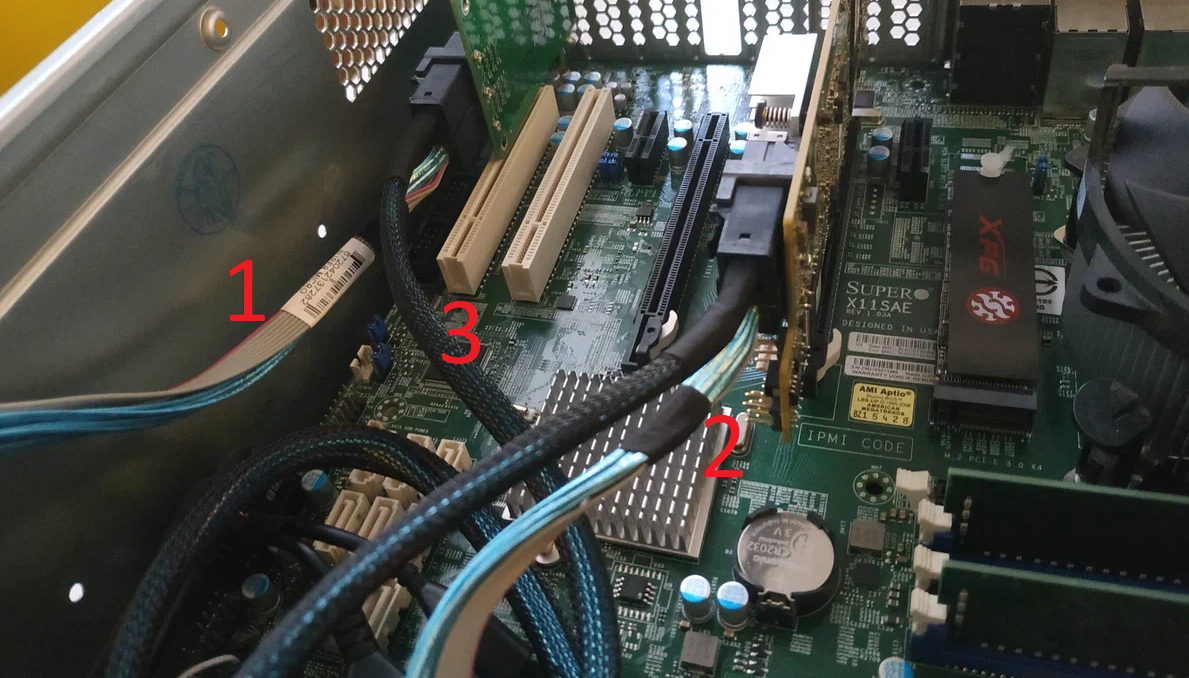

- Первый кабель от дисковой корзины (изначально подключен в RAID контроллер) - подключаем в плату расширения;
- Второй кабель от дисковой корзины - оставляем в контроллере;
Внутренний кабель miniSAS HD (в комплекте с дисковой полкой UltraStorage) - соединяем плату расширения и RAID контроллер.
Если у Вас UltraStation на 36 дисков, то к RAID контроллеру подключен один miniSAS от передней дисковой корзины, а в плату расширения - от задней дисковой корзины.
Плату расширения и RAID контроллер необходимо соединить между собой.

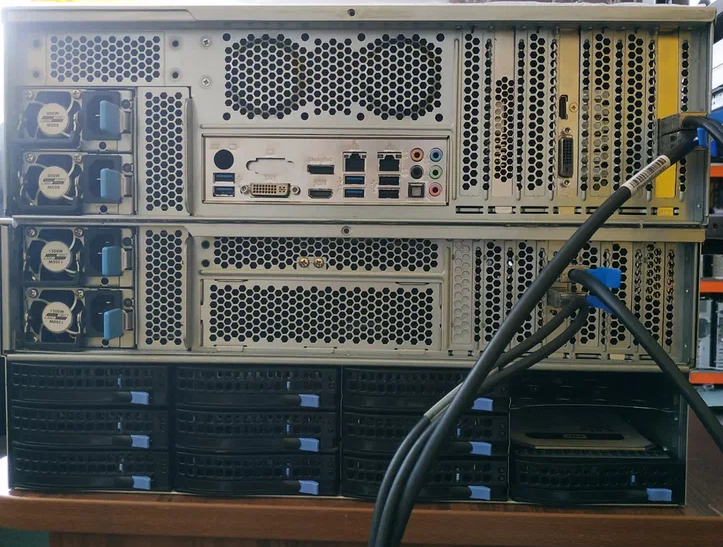

Закрываем крышку корпуса и подключаем дисковую полку к серверу при помощи двух внешних интерфейсных кабелей (miniSAS HD, в комплекте с дисковой полкой):
Программная настройка
Включаем сервер UltraStation и дисковую полку UltraStorage. Ждем запуска системы и выполняем вход под администратором.

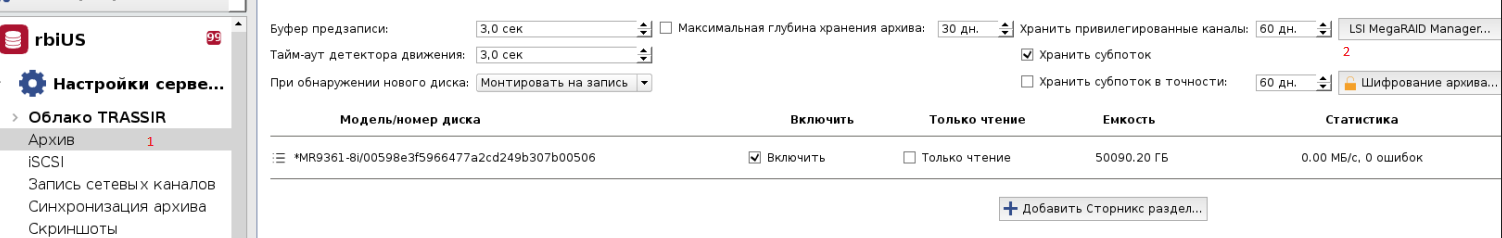

В настройках сервера переходим во вкладку Архив - LSI MegaRAID Manager - выполняем вход (пользователь: vms; пароль: от администратора) и перемещаемся на вкладку "Physical".
Если всё корректно подключено, то после ввода логина и пароля, на вкладке "Physical" вы увидите верное количество дисков, установленных в дисковую полку и в сервер.
Объем дисков также должен совпадать.
Диски будут разделены на физические дисковые корзины (дисковая корзина сервера, передняя корзина полки, задняя корзина полки).
Метка на новых дисках: "Unconfigured Good" (синяя стрелка на диске).
Теперь можно приступить к настройке RAID. Важно учитывать, что RAID массив будет определяться в TRASSIR как отдельный диск.
TRASSIR корректно работает с дисками одинакового объема. Необходимо собрать RAID массивы максимально близкие по объему.
Инструкция по настройке RAID есть в нашем общем мануале.
